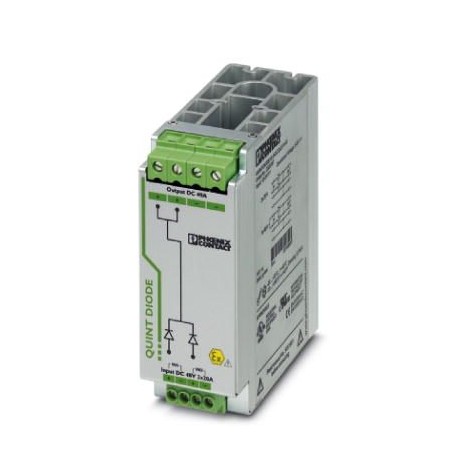

Bộ nguồn QUINT-DIODE/48DC/2X20/1X40

đại lý QUINT-DIODE/48DC/2X20/1X40

nhà phân phối QUINT-DIODE/48DC/2X20/1X40

▲

Mã đặt hàng	2320160
Đơn vị đóng gói	1 pc
Catalog page	Page 213 (C-6-2015)
GTIN	4046356524759
Trọng lượng mỗi mảnh (không bao gồm đóng gói)	750.000 g
Mã HS	85049091
Xuất xứ	CN ()

Cấp bảo vệ	IP20
Nhiệt độ môi trường (vận hành)	-40 °C … 70 °C (> 60 °C Giảm dần: 2.5 %/K)
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C … 85 °C
Độ ẩm lớn nhất cho phép (vận hành)	≤ 95 % (at 25 °C, non-condensing)
Khí hậu	3K3 (in acc. with EN 60721)
Mức độ ô nhiễm	2
Chiều cao lắp đặt	2000 m

Khối lượng tịnh	0.75 kg
Hiệu suất	> 97 %
Cấp bảo vệ	III
Cấp bảo vệ	IP20
MTBF (IEC 61709, SN 29500)	40000000 h
Mounting position	horizontal DIN rail NS 35, EN 60715
Hướng dẫn lắp ráp	alignable: P_N≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm vertically alignable: P_N<50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom

Phương thức kết nối	Screw connection
Tiết diện dây dẫn rắn tối thiểu.	0.2 mm²
Tiết diện dây dẫn rắn tối đa.	6 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.2 mm²
Tiết diện dây dẫn linh hoạt tối đa.	4 mm²
Tiết diện dây dẫn AWG tối thiểu.	12
Tiết diện dây dẫn tối đa AWG.	10
Chiều dài	7 mm
Screw thread	M3

Phương thức kết nối	Screw connection
Tiết diện dây dẫn rắn tối thiểu.	0.5 mm²
Tiết diện dây dẫn rắn tối đa.	16 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.5 mm²
Tiết diện dây dẫn linh hoạt tối đa.	16 mm²
Tiết diện dây dẫn AWG tối thiểu.	10
Tiết diện dây dẫn tối đa AWG.	6
Chiều dài	10 mm
Screw thread	M4

Electromagnetic compatibility	Conformance with EMC Directive 2014/30/EU
Connection in acc. with standard	CUL
Standards/regulations	EN 61000-4-2
Contact discharge	8 kV (Contact discharge)
Standards/regulations	EN 61000-4-3
Frequency range	80 MHz … 1 GHz
Test field strength	20 V/m
Frequency range	1 GHz … 3 GHz
Test field strength	10 V/m
Standards/regulations	EN 61000-4-4
Comments	Criterion A
Standards/regulations	EN 61000-6-3
	EN 61000-4-6
Frequency range	0.15 MHz … 80 MHz
Voltage	10 V
Low Voltage Directive	Conformance with Low Voltage Directive 2006/95/EC
Standard – Electrical safety	EN 60950-1/VDE 0805 (SELV)
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations	EN 50178/VDE 0160 (PELV)
Standard – Safety extra-low voltage	IEC 60950-1 (SELV) and EN 60204-1 (PELV)
Standard – Safe isolation	DIN VDE 0100-410
Standard – Protection against shock currents, basic requirements for protective separation in electrical equipment	EN 50178
UL approvals	UL/C-UL listed UL 508
	UL/C-UL Recognized UL 60950-1
	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Shock	18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation)	< 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
	15 Hz … 150 Hz, 2.3g, 90 min.
ATEX	 II 3G Ex nA IIC T4 Gc
	KEMA 10 ATEX 0165X
IECEx	Ex nA IIC T4 Gc
	IECEx KEM 10.0091
