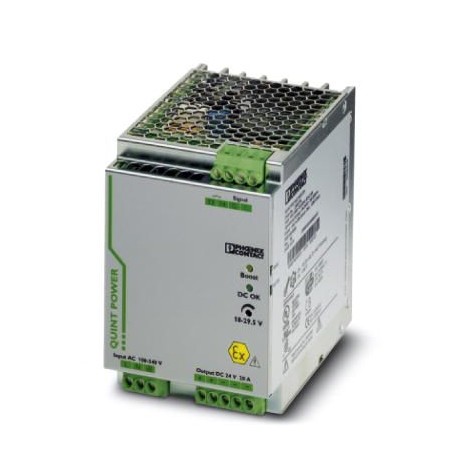

QUINT-PS/1AC/24DC/20/CO 2320898 PHOENIX CONTACT Power supply, with protective coating
Bộ nguồn QUINT-PS/1AC/24DC/20/CO
đại lý QUINT-PS/1AC/24DC/20/CO
nhà phân phối QUINT-PS/1AC/24DC/20/CO
▲
Thông số kỹ thuật bộ nguồn Phoenix Contact
| Mã đặt hàng | 2320898 |
|---|---|
| Đơn vị đóng gói | 1 pc |
| Catalog page | Page 217 (C-4-2017) |
| GTIN | 4046356520003 |
| Trọng lượng mỗi mảnh (không bao gồm đóng gói) | 1,700.000 g |
| Mã HS | 85044030 |
| Xuất xứ | TH (Thailand) |
Kích thước
| Chiều rộng | 90 mm |
|---|---|
| Chiều cao | 130 mm |
| Độ sâu | 125 mm |
| Chiều rộng with alternative assembly | 122 mm |
| Chiều cao with alternative assembly | 130 mm |
| Độ sâu with alternative assembly | 93 mm |
Điều kiện môi trường xung quanh
| Cấp bảo vệ | IP20 |
|---|---|
| Nhiệt độ môi trường (vận hành) | -40 °C … 70 °C (> 60 °C Giảm dần: 2.5 %/K) |
| Nhiệt độ môi trường (bảo quản/vận chuyển) | -40 °C … 85 °C |
| Độ ẩm lớn nhất cho phép (vận hành) | 100 % (at 25 °C, non-condensing) |
| Khí hậu | 3K3 (in acc. with EN 60721) |
| Mức độ ô nhiễm | 2 |
| Chiều cao lắp đặt | 6000 m |
Dữ liệu đầu vào
| Nominal input voltage range | 100 V AC … 240 V AC |
|---|---|
| 110 V DC … 250 V DC | |
| Dải điện áp đầu vào | 85 V AC … 264 V AC |
| 90 V DC … 410 V DC +5 % (UL 508: ≤ 250 V DC) | |
| Độ bền điện môi tối đa | 300 V AC |
| Tần số | 45 Hz … 65 Hz |
| Frequency range DC | 0 Hz |
| Xả hiện tại để PE | < 3.5 mA |
| Mức tiêu thụ hiện tại | 5.1 A (120 V AC) |
| 2.3 A (230 V AC) | |
| 4.9 A (110 V DC) | |
| 2.4 A (220 V DC) | |
| Tiêu thụ điện năng danh định | 569 VA |
| Inrush surge current | < 20 A |
| Bộ đệm chính | typ. 32 ms (120 V AC) |
| typ. 32 ms (230 V AC) | |
| Cầu chì đầu vào | 12 A (slow-blow, internal) |
| Lựa chọn cầu dao phù hợp | 10 A … 16 A (AC: Characteristics B, C, D, K) |
| Loại bảo vệ | Transient surge protection |
| Mạch/linh kiện bảo vệ | Varistor, gas-filled surge arrester |
Dữ liệu đầu ra
| Điện áp đầu ra danh nghĩa | 24 V DC ±1 % |
|---|---|
| Phạm vi cài đặt của điện áp đầu ra (USet) | 18 V DC … 29.5 V DC (> 24 V DC, constant capacity restricted) |
| Dòng điện đầu ra danh nghĩa (IN) | 20 A (-25 °C … 60 °C, UOUT= 24 V DC) |
| POWER BOOST (IBoost) | 26 A (-25°C … 40°C permanent, UOUT= 24 V DC ) |
| Selective Fuse Breaking (ISFB) | 120 A (12 ms) |
| Giảm dần | 60 °C … 70 °C (2.5%/K) |
| Kết nối song song | Yes, for redundancy and increased capacity |
| Kết nối nối tiếp | yes |
| Điện trở phản hồi | max. 35 V DC |
| Output overvoltage protection | < 32 V DC |
| Kiểm soát độ lệch | < 1 % (change in load, static 10 % … 90 %) |
| < 2 % (change in load, dynamic 10 % … 90 %) | |
| < 0.1 % (change in input voltage ±10 %) | |
| Gợn sóng dư | < 30 mVPP(with nominal values) |
| Công suất ra | 480 W |
| Thời gian phản hồi điển hình | < 0.6 s |
| Công suất tiêu tán tối đa trong điều kiện không tải | 8 W |
| Mất điện tải danh nghĩa tối đa. | 40 W |
Tổng quan
| Khối lượng tịnh | 1.7 kg |
|---|---|
| Hiệu suất | > 93 % (for 230 V AC and nominal values) |
| Đầu vào/đầu ra điện áp cách điện | 4 kV AC (type test) |
| 2 kV AC (routine test) | |
| Insulation voltage input / PE | 3.5 kV AC (type test) |
| 2 kV AC (routine test) | |
| Insulation voltage output / PE | 500 V DC (routine test) |
| Cấp bảo vệ | I |
| Cấp bảo vệ | IP20 |
| MTBF (IEC 61709, SN 29500) | > 900000 h (25 °C) |
| > 520000 h (40 °C) | |
| Mounting position | horizontal DIN rail NS 35, EN 60715 |
| Hướng dẫn lắp ráp | alignable: PN≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm vertically alignable: PN<50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom |
Dữ liệu kết nối, đầu vào
| Phương thức kết nối | Screw connection |
|---|---|
| Tiết diện dây dẫn rắn tối thiểu. | 0.2 mm² |
| Tiết diện dây dẫn rắn tối đa. | 6 mm² |
| Tiết diện dây dẫn linh hoạt tối thiểu. | 0.2 mm² |
| Tiết diện dây dẫn linh hoạt tối đa. | 4 mm² |
| Tiết diện dây dẫn AWG tối thiểu. | 18 |
| Tiết diện dây dẫn tối đa AWG. | 10 |
| Chiều dài | 7 mm |
| Screw thread | M4 |
Dữ liệu kết nối, đầu ra
| Phương thức kết nối | Screw connection |
|---|---|
| Tiết diện dây dẫn rắn tối thiểu. | 0.2 mm² |
| Tiết diện dây dẫn rắn tối đa. | 6 mm² |
| Tiết diện dây dẫn linh hoạt tối thiểu. | 0.2 mm² |
| Tiết diện dây dẫn linh hoạt tối đa. | 4 mm² |
| Tiết diện dây dẫn AWG tối thiểu. | 12 |
| Tiết diện dây dẫn tối đa AWG. | 10 |
| Chiều dài | 7 mm |
| Screw thread | M4 |
Dữ liệu kết nối để báo hiệu
| Tiết diện dây dẫn rắn tối thiểu. | 0.2 mm² |
|---|---|
| Tiết diện dây dẫn rắn tối đa. | 6 mm² |
| Tiết diện dây dẫn linh hoạt tối thiểu. | 0.2 mm² |
| Tiết diện dây dẫn linh hoạt tối đa. | 4 mm² |
| Tiết diện dây dẫn AWG tối thiểu. | 18 |
| Tiết diện dây dẫn tối đa AWG. | 10 |
| Screw thread | M4 |
Tiêu chuẩn và Quy định
| Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
|---|---|
| Noise emission | EN 55011 (EN 55022) |
| Noise immunity | EN 61000-6-2:2005 |
| Connection in acc. with standard | CSA |
| Standards/regulations | EN 61000-4-2 |
| Contact discharge | 4 kV (Test Level 2) |
| Standards/regulations | EN 61000-4-3 |
| Frequency range | 80 MHz … 1 GHz |
| Test field strength | 10 V/m (Test Level 3) |
| Frequency range | 1.4 GHz … 2 GHz |
| Test field strength | 3 V/m (Test Level 2) |
| Standards/regulations | EN 61000-4-4 |
| Comments | Criterion B |
| Standards/regulations | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequency range | 0.15 MHz … 80 MHz |
| Voltage | 10 V (Test Level 3) |
| Low Voltage Directive | Conformance with LV directive 2006/95/EC |
| Standard – Electrical safety | IEC 60950-1/VDE 0805 (SELV) |
| Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations | EN 50178/VDE 0160 (PELV) |
| Standard – Safety extra-low voltage | IEC 60950-1 (SELV) and EN 60204-1 (PELV) |
| Standard – Safe isolation | DIN VDE 0100-410 |
| Standard – Limitation of mains harmonic currents | EN 61000-3-2 |
| Standard – Equipment safety | BG (design tested) |
| Shipbuilding approval | DNV GL (EMC B, only with upstream filter) |
| UL approvals | UL/C-UL listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| DeviceNet approval | DeviceNet™ Power Supply Conformance Tested |
| Shock | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Vibration (operation) | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| 15 Hz … 150 Hz, 2.3g, 90 min. | |
| Approval – requirement of the semiconductor industry with regard to mains voltage dips | SEMI F47-0706 Compliance Certificate |
| Information technology equipment – safety (CB scheme) | IEC 60950-1 (2ndEdition) |
| Rail applications | EN 50121-4 |
| Noxious gas test | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| SIQ 14 ATEX 137 X | |
| IECEx | Ex nA nC IIC T4 Gc |
| IECEx SIQ 14.0001X | |
| Overvoltage category (EN 62477-1) | III |
Sản phẩm tuân thủ môi trường
| Environmentally Friendly Use Period = 25; | |
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer’s declaration” |
