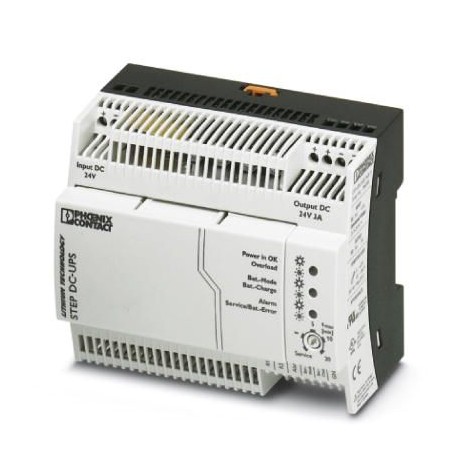

Bộ nguồn STEP-UPS/24DC/24DC/3

đại lý STEP-UPS/24DC/24DC/3

nhà phân phối STEP-UPS/24DC/24DC/3

▲

Thông số kỹ thuật bộ nguồn Phoenix Contact

Mã đặt hàng	2868703
Đơn vị đóng gói	1 pc
Catalog page	Page 298 (C-4-2017)
GTIN	4046356519939
Trọng lượng mỗi mảnh (không bao gồm đóng gói)	450.000 g
Mã HS	85371091
Xuất xứ	PL (Poland)

Kích thước

Chiều rộng	108 mm
Chiều cao	90 mm
Độ sâu	61 mm

Điều kiện môi trường xung quanh

Cấp bảo vệ	IP20
Nhiệt độ môi trường (vận hành)	0 °C … 40 °C
Nhiệt độ môi trường (bảo quản/vận chuyển)	-20 °C … 45 °C
Độ ẩm lớn nhất cho phép (vận hành)	≤ 95 % (at 25 °C, non-condensing)
Khí hậu	3K3 (in acc. with EN 60721)
Mức độ ô nhiễm	2

Dữ liệu đầu vào

Input voltage	24 V DC
Nominal input voltage	24 V DC
Dải điện áp đầu vào	22.5 V DC … 29.5 V DC
Mức tiêu thụ hiện tại (charging process)	< 0.5 A (Charging (ICharge = max, IOut = 0))
Mức tiêu thụ hiện tại (maximum)	4.7 A
Mức tiêu thụ hiện tại (idle)	< 30 mA
Fixed connect threshold	< 22.5 V
Variable connect threshold	1 V / 1 s
Cầu chì đầu vào, integrated	7 A (slow-blow, internal)

Dữ liệu đầu ra (24 V DC mains operation)

Điện áp đầu ra danh nghĩa	24 V DC
Output voltage range (depends on the input voltage)	22.5 V DC … 29.5 V DC (U_Out= U_In– 0.3 V DC)
Dòng điện đầu ra danh nghĩa (I_N)	3 A (0 °C … 40 °C)

Dữ liệu đầu ra (24 V DC battery operation)

Điện áp đầu ra danh nghĩa	24 V DC
Output voltage range (depends on the input voltage)	23 V DC … 26.5 V DC (U_Out= U_{In (t-1)})
Dòng điện đầu ra danh nghĩa (I_N)	3 A (0 °C … 40 °C)

Tổng quan output data

Hiệu suất	> 98 % (Mains operation, with charged energy storage)

Tổng quan

IQ technology	no
Khối lượng tịnh	0.45 kg
Memory medium	Lithium polymer
Cấp bảo vệ	III
MTBF (IEC 61709, SN 29500)	> 1401000 h (40 °C)
Mounting position	horizontal DIN rail NS 35, EN 60715
Hướng dẫn lắp ráp	alignable: horizontally 0 mm, vertically 50 mm

Dữ liệu kết nối, đầu vào

Phương thức kết nối	Screw connection
Tiết diện dây dẫn rắn tối thiểu.	0.2 mm²
Tiết diện dây dẫn rắn tối đa.	2.5 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.2 mm²
Tiết diện dây dẫn linh hoạt tối đa.	2.5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	12
Chiều dài	6.5 mm
Screw thread	M3

Dữ liệu kết nối, đầu ra

Phương thức kết nối	Screw connection
Tiết diện dây dẫn rắn tối thiểu.	0.2 mm²
Tiết diện dây dẫn rắn tối đa.	2.5 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.2 mm²
Tiết diện dây dẫn linh hoạt tối đa.	2.5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	12
Chiều dài	6.5 mm
Screw thread	M3

Dữ liệu kết nối để báo hiệu

Tiết diện dây dẫn rắn tối thiểu.	0.2 mm²
Tiết diện dây dẫn rắn tối đa.	2.5 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.2 mm²
Tiết diện dây dẫn linh hoạt tối đa.	2.5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	12
Chiều dài	6.5 mm
Screw thread	M3

Charging process

Quality check of battery	Yes, every time it is charged and cyclically once a month
Deep discharge protection	< 15 V DC

Tiêu chuẩn và Quy định

Electromagnetic compatibility	Conformance with EMC Directive 2014/30/EU
Noise immunity	EN 61000-6-2
Connection in acc. with standard	CUL
Standards/regulations	EN 61000-4-2
Contact discharge	4 kV (Test Level 2)
Standards/regulations	EN 61000-4-3
Frequency range	80 MHz … 1 GHz
Test field strength	10 V/m (Test Level 3)
Frequency range	1.4 GHz … 2 GHz
Test field strength	3 V/m (Test Level 2)
Standards/regulations	EN 61000-4-4
Comments	Criterion B
Standards/regulations	EN 61000-6-3
	EN 61000-4-6
Frequency range	0.15 MHz … 80 MHz
Voltage	10 V (Test Level 3)
Standard – Electrical safety	EN 60950-1/VDE 0805 (SELV)
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations	EN 50178/VDE 0160 (PELV)
UL approvals	UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
Shock	18 ms, 30g, in each space direction (according to IEC 60068-2-27)
Vibration (operation)	< 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
	15 Hz … 150 Hz, 2.3g, 90 min.

Sản phẩm tuân thủ môi trường

	Environmentally Friendly Use Period = 25;
	For details about hazardous substances go to tab “Downloads”, Category “Manufacturer’s declaration”
