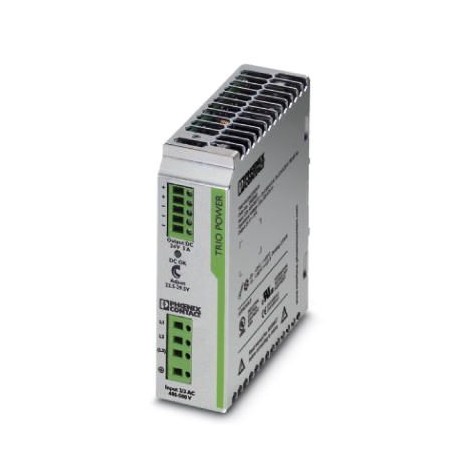

Thông số kỹ thuật bộ nguồn Phoenix Contact

Mã đặt hàng	2866462
Đơn vị đóng gói	1 pc
Note	Made to Order (non-returnable)
Catalog page	Page 176 (C-6-2013)
GTIN	4046356128544
Trọng lượng mỗi mảnh (không bao gồm đóng gói)	600.000 g
Mã HS	85044030
Xuất xứ	CN ()

Kích thước

Chiều rộng	40 mm
Chiều cao	130 mm
Độ sâu	115 mm

Điều kiện môi trường xung quanh

Cấp bảo vệ	IP20
Nhiệt độ môi trường (vận hành)	-25 °C … 70 °C (> 55° C derating : 2.5%/K)
Nhiệt độ môi trường (bảo quản/vận chuyển)	-40 °C … 85 °C
Độ ẩm lớn nhất cho phép (vận hành)	≤ 95 % (at 25 °C, non-condensing)
Khí hậu	3K3 (in acc. with EN 60721)
Mức độ ô nhiễm	2

Dữ liệu đầu vào

Nominal input voltage range	2x / 3x 400 V AC … 500 V AC
Dải điện áp đầu vào	3x 320 V AC … 575 V AC (for 3-phase operation)
	2x 360 V AC … 575 V AC (for 2-phase operation)
Tần số	45 Hz … 65 Hz
Xả hiện tại để PE	< 3.5 mA
Mức tiêu thụ hiện tại	3x 0.3 A (400 V AC)
	3x 0.25 A (500 V AC)
	2x 0.65 A (400 V AC)
	2x 0.5 A (500 V AC)
Tiêu thụ điện năng danh định	211 VA
Inrush surge current	< 15 A
Bộ đệm chính	> 20 ms (3x 400 V AC)
	> 30 ms (3x 480 V AC)
Lựa chọn cầu dao phù hợp	6 A … 16 A (Characteristics B, C, D, K)
Power factor (cos phi)	0.64
Loại bảo vệ	Transient surge protection
Mạch/linh kiện bảo vệ	Varistor

Dữ liệu đầu ra

Điện áp đầu ra danh nghĩa	24 V DC ±1 %
Phạm vi cài đặt của điện áp đầu ra (U_Set)	22.5 V DC … 29.5 V DC (> 24 V DC, constant capacity restricted)
Dòng điện đầu ra danh nghĩa (I_N)	5 A (U_OUT= 24 V DC)
Giảm dần	55 °C … 70 °C (2.5%/K)
Kết nối song song	Yes, for redundancy and increased capacity
Kết nối nối tiếp	yes
Điện trở phản hồi	35 V DC
Output overvoltage protection	< 35 V DC
Max. capacitive load	unlimited
Active current limitation	Approx 6 A (in the event of a short-circuit)
Kiểm soát độ lệch	< 1 % (change in load, static 10 % … 90 %)
	< 2 % (change in load, dynamic 10 % … 90 %)
	< 0.1 % (change in input voltage ±10 %)
Gợn sóng dư	< 30 mV_PP
Công suất ra	120 W
Thời gian phản hồi điển hình	< 1 s
Peak switching voltages nominal load	< 30 mV_PP
Công suất tiêu tán tối đa trong điều kiện không tải	4 W
Mất điện tải danh nghĩa tối đa.	15 W

Tổng quan

Khối lượng tịnh	0.6 kg
Operating voltage display	Green LED
Hiệu suất	89 % (at 400 V AC and nominal values)
Đầu vào/đầu ra điện áp cách điện	4 kV AC (type test)
	2 kV AC (routine test)
Insulation voltage input / PE	2 kV AC (type test)
	2 kV AC (routine test)
Insulation voltage output / PE	500 V DC (routine test)
Cấp bảo vệ	I (with PE connection)
Cấp bảo vệ	IP20
MTBF (IEC 61709, SN 29500)	> 1474000 h
Mounting position	horizontal DIN rail NS 35, EN 60715
Hướng dẫn lắp ráp	alignable: horizontally 0 mm, vertically 50 mm

Dữ liệu kết nối, đầu vào

Phương thức kết nối	Screw connection
Tiết diện dây dẫn rắn tối thiểu.	0.2 mm²
Tiết diện dây dẫn rắn tối đa.	2.5 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.2 mm²
Tiết diện dây dẫn linh hoạt tối đa.	2.5 mm²
Tiết diện dây dẫn AWG tối thiểu.	24
Tiết diện dây dẫn tối đa AWG.	14
Chiều dài	9 mm
Screw thread	M2,5

Dữ liệu kết nối, đầu ra

Phương thức kết nối	Screw connection
Tiết diện dây dẫn rắn tối thiểu.	0.2 mm²
Tiết diện dây dẫn rắn tối đa.	2.5 mm²
Tiết diện dây dẫn linh hoạt tối thiểu.	0.2 mm²
Tiết diện dây dẫn linh hoạt tối đa.	2.5 mm²
Tiết diện dây dẫn AWG tối thiểu.	16
Tiết diện dây dẫn tối đa AWG.	12
Chiều dài	9 mm
Screw thread	M2,5

Signaling

Status display	“DC OK” LED green
Note on status display	U_OUT> 21.5 V: LED lights up

Tiêu chuẩn và Quy định

Electromagnetic compatibility	Conformance with EMC Directive 2014/30/EU
Noise immunity	EN 61000-6-2:2005
Connection in acc. with standard	CUL
Standards/regulations	EN 61000-4-2
Contact discharge	4 kV (Test Level 2)
Standards/regulations	EN 61000-4-3
Frequency range	80 MHz … 1 GHz
Test field strength	10 V/m
Frequency range	1.4 GHz … 2 GHz
Test field strength	3 V/m
Standards/regulations	EN 61000-4-4
Comments	Criterion B
Standards/regulations	EN 61000-6-3
	EN 61000-4-6
Frequency range	0.15 MHz … 80 MHz
Voltage	10 V (Test Level 3)
Standards/regulations	EN 61000-4-11
Low Voltage Directive	Conformance with LV directive 2006/95/EC
Standard – Electrical safety	EN 60950-1/VDE 0805 (SELV)
Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations	EN 50178/VDE 0160 (PELV)
Standard – Safety extra-low voltage	EN 60950-1 (SELV)
	EN 60204 (PELV)
Standard – Safe isolation	DIN VDE 0100-410
Standard – Protection against shock currents, basic requirements for protective separation in electrical equipment	EN 50178
Standard – Limitation of mains harmonic currents	EN 61000-3-2
UL approvals	UL/C-UL listed UL 508
	UL/C-UL Recognized UL 60950-1
Shock	15g in all directions in acc. with IEC 60068-2-27
Vibration (operation)	< 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
	15 Hz … 150 Hz, 2.3g, 90 min.

Sản phẩm tuân thủ môi trường

	Environmentally Friendly Use Period = 25;
	For details about hazardous substances go to tab “Downloads”, Category “Manufacturer’s declaration”
