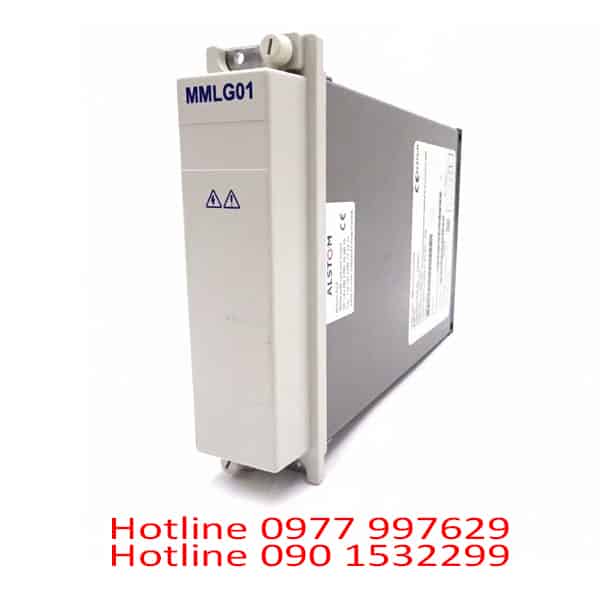

Khối thử nghiệm MMLG01

Thông số kỹ thuật khối thử nghiệm mạch dòng áp MMLG01

GE MMLG01 (Alstom MMLG01) là một khối thử nghiệm (test block) tiêu chuẩn được sử dụng rộng rãi trong các hệ thống bảo vệ rơ-le để thực hiện việc kiểm tra, đo lường và bơm dòng/áp mà không cần tháo dây đấu nối.

1. Thông số điện cơ bản GE MMLG 01

• Số lượng tiếp điểm: 14 cặp tiếp điểm (tổng cộng 28 cực đấu dây phía sau).
• Dòng điện định mức: 20A (liên tục).
• Điện áp định mức: 300V AC/DC (một số tài liệu ghi nhận chịu được lên đến 400V).
• Điện áp chịu đựng (Insulation): 2kV rms trong 1 phút giữa các tiếp điểm và vỏ; 1kV rms giữa các cặp tiếp điểm khi nắp được tháo ra (riêng cặp 13-14).

2. Đặc điểm vận hành MMLG01

• Cơ chế tiếp điểm: Thông thường các tiếp điểm là loại thường đóng (NC). Khi lắp phích thử nghiệm (Test Plug MMLB 01) vào, các tiếp điểm này sẽ hở ra để cách ly rơ-le khỏi hệ thống và kết nối với thiết bị thử nghiệm.
• Tiếp điểm 13-14: Đây là cặp tiếp điểm đặc biệt thường dùng cho mạch nguồn phụ hoặc mạch trip. Khi tháo nắp chắn (cover) của MMLG01, tiếp điểm 13-14 sẽ tự động hở ra (open circuit) để đảm bảo an toàn, tránh tác động nhầm.
• Chỉ thị trạng thái: Khi tháo nắp, một dải màu cam sẽ lộ ra để cảnh báo hệ thống đang trong trạng thái thử nghiệm (out of service).

3. Thông số vật lý và lắp đặt MMLG01

• Kích thước vỏ: Size 2 (theo tiêu chuẩn hệ thống Midos).
• Kích thước mặt máy (H x W): Khoảng 177mm x 51mm.
• Trọng lượng: Khoảng 1.6kg.
• Kiểu đấu nối: * Sử dụng vít vặn 4mm cho các đầu cốt chữ L.
  • Hỗ trợ đầu cắm nhanh (snap-on) kích thước 4.8mm x 0.8mm.
• Tiêu chuẩn bảo vệ: IP50 (cho vỏ khi đóng nắp).

4. Thiết bị đi kèm tương thích MMLG01

• Khối thử nghiệm GE MMLB 01: Phích cắm thử nghiệm đa cực (Multi-finger test plug) – dùng để kết nối đồng thời tất cả 14 mạch.
• Khối thử nghiệm MMLB 02: Phích cắm thử nghiệm đơn cực (Single-finger test plug) – dùng để kiểm tra riêng lẻ từng mạch.
