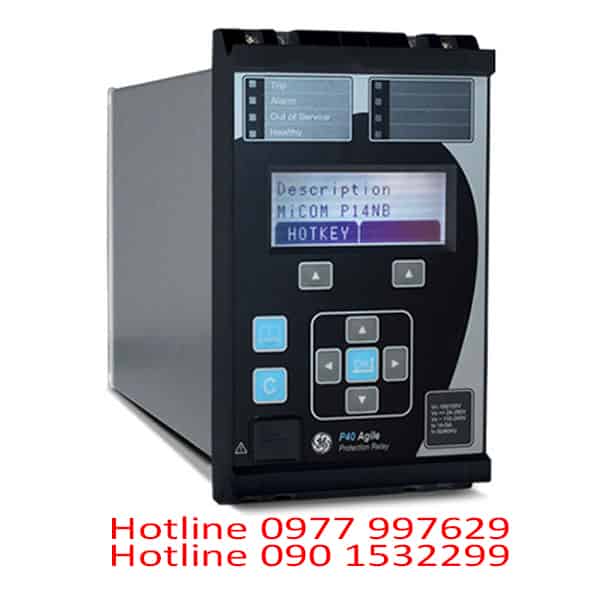

Rơ le P14NB12D2B0080E

Thông số kỹ thuật rơ le GE P14NB12D2B0080E

Dòng rơ le GE MiCOM Agile P14N tập trung chủ yếu vào việc bảo vệ, giám sát và điều khiển các lộ ra (feeder) trong hệ thống điện trung thế và cao thế.

Dưới đây là các nhóm chức năng chính của thiết bị này:

1. Các chức năng bảo vệ (Protection)

Đây là nhiệm vụ quan trọng nhất, giúp ngăn ngừa hư hỏng thiết bị khi có sự cố:

• Bảo vệ Quá dòng (50/51): Bảo vệ quá dòng pha tức thời và có thời gian trễ (theo đặc tuyến IDMT hoặc thời gian xác định).

• Bảo vệ Chạm đất (50N/51N): Phát hiện các sự cố ngắn mạch một pha xuống đất.

• Bảo vệ Quá tải nhiệt (49): Giám sát nhiệt độ của dây dẫn hoặc cáp dựa trên dòng điện để tránh hư hỏng cách điện.

• Bảo vệ Hư hỏng máy cắt (50BF): Nếu máy cắt không mở sau khi có lệnh cắt, rơ le sẽ gửi lệnh cắt đến các máy cắt liên quan khác.

• Bảo vệ Thứ tự nghịch (46): Phát hiện tình trạng mất cân bằng pha hoặc mất pha.

• Bảo vệ Đứt dây dẫn (46BC): Phát hiện dây dẫn bị đứt dựa trên tỉ lệ dòng thứ tự nghịch và thứ tự thuận.

2. Chức năng Giám sát và Đo lường (Measurement)

Rơ le đóng vai trò như một đồng hồ đa năng độ chính xác cao, giúp người vận hành theo dõi trạng thái lưới điện:

• Đo lường thời gian thực: Dòng điện (IA, IB, IC, IN), tần số, các giá trị cực đại (Demand).

• Giám sát mạch cắt (TCS): Kiểm tra tính toàn vẹn của cuộn cắt máy cắt để đảm bảo luôn sẵn sàng tác động.

• Giám sát tình trạng máy cắt: Đếm số lần đóng cắt, đo tổng dòng điện đã cắt (giúp bảo trì dự phòng).

3. Chức năng Điều khiển (Control)

• Tự động đóng lại (79): Tự động đóng lại máy cắt sau khi sự cố thoáng qua (như sét đánh, cành cây chạm dây) đã hết.

• Logic lập trình được (PSL): Cho phép người dùng tùy biến các điều kiện logic (AND, OR, NOT) giữa các tín hiệu đầu vào và đầu ra mà không cần thêm rơ le trung gian bên ngoài.

• Lựa chọn nhiều nhóm cài đặt: Cho phép thay đổi nhanh các thông số bảo vệ khi thay đổi cấu hình lưới điện.

4. Ghi lại dữ liệu sự cố (Recording)

Giúp kỹ sư phân tích nguyên nhân sau khi có sự cố xảy ra:

• Ghi sự kiện (Event Record): Lưu giữ lên tới 2048 sự kiện gần nhất với độ chính xác 1ms.

• Ghi dao động (Disturbance Record): Chụp lại dạng sóng dòng điện trước, trong và sau sự cố để phân tích chi tiết trên phần mềm máy tính.

• Ghi thông số sự cố (Fault Record): Lưu lại giá trị dòng điện tại thời điểm xảy ra lỗi.

5. Truyền thông (Communication)

Với mã 08 trong mã sản phẩm của bạn, rơ le sử dụng giao thức Modbus RTU qua cổng RS485 để:

• Kết nối với hệ thống SCADA tại trạm.

• Cho phép giám sát và điều khiển từ xa thông qua máy tính trung tâm.
